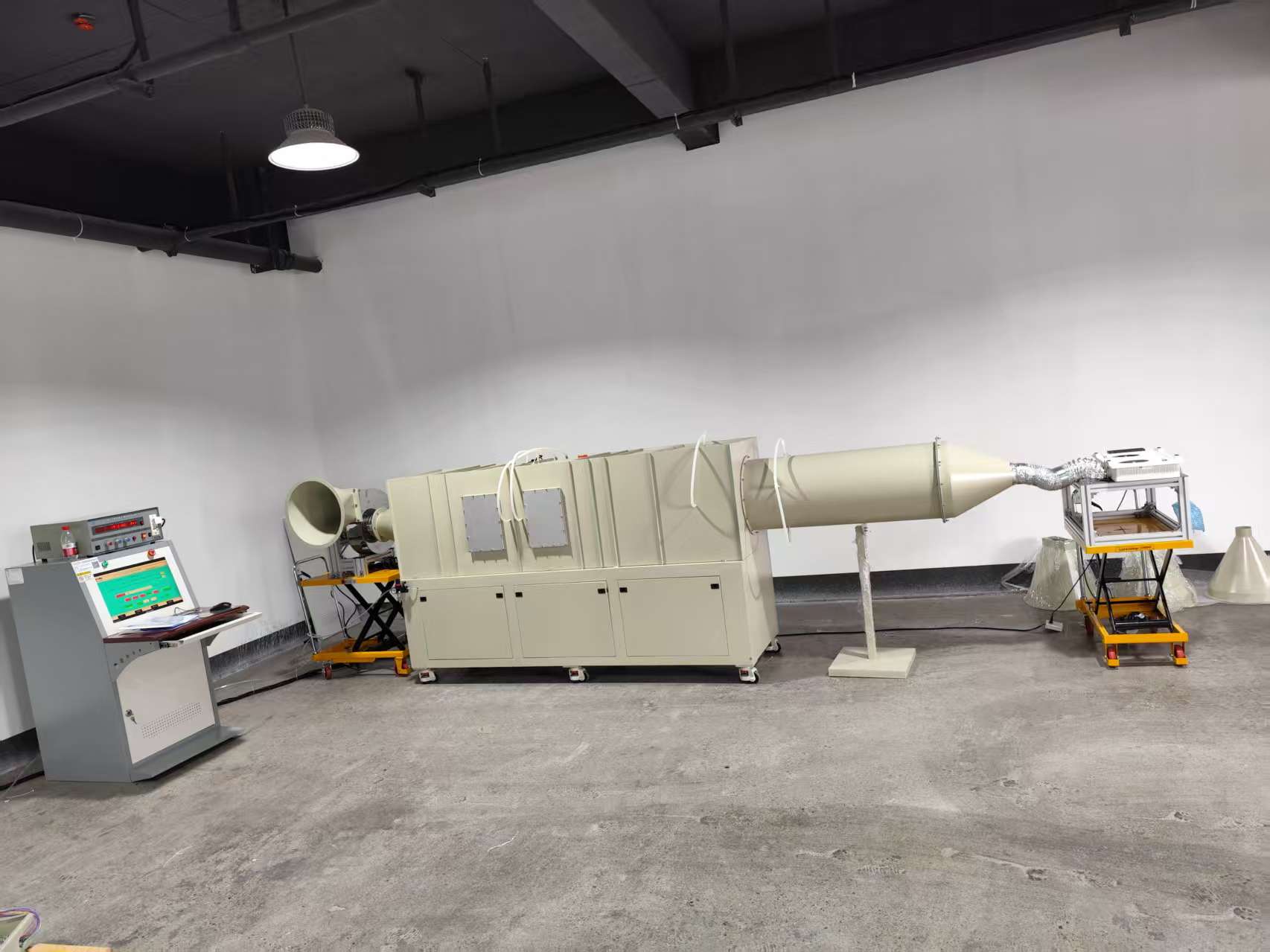

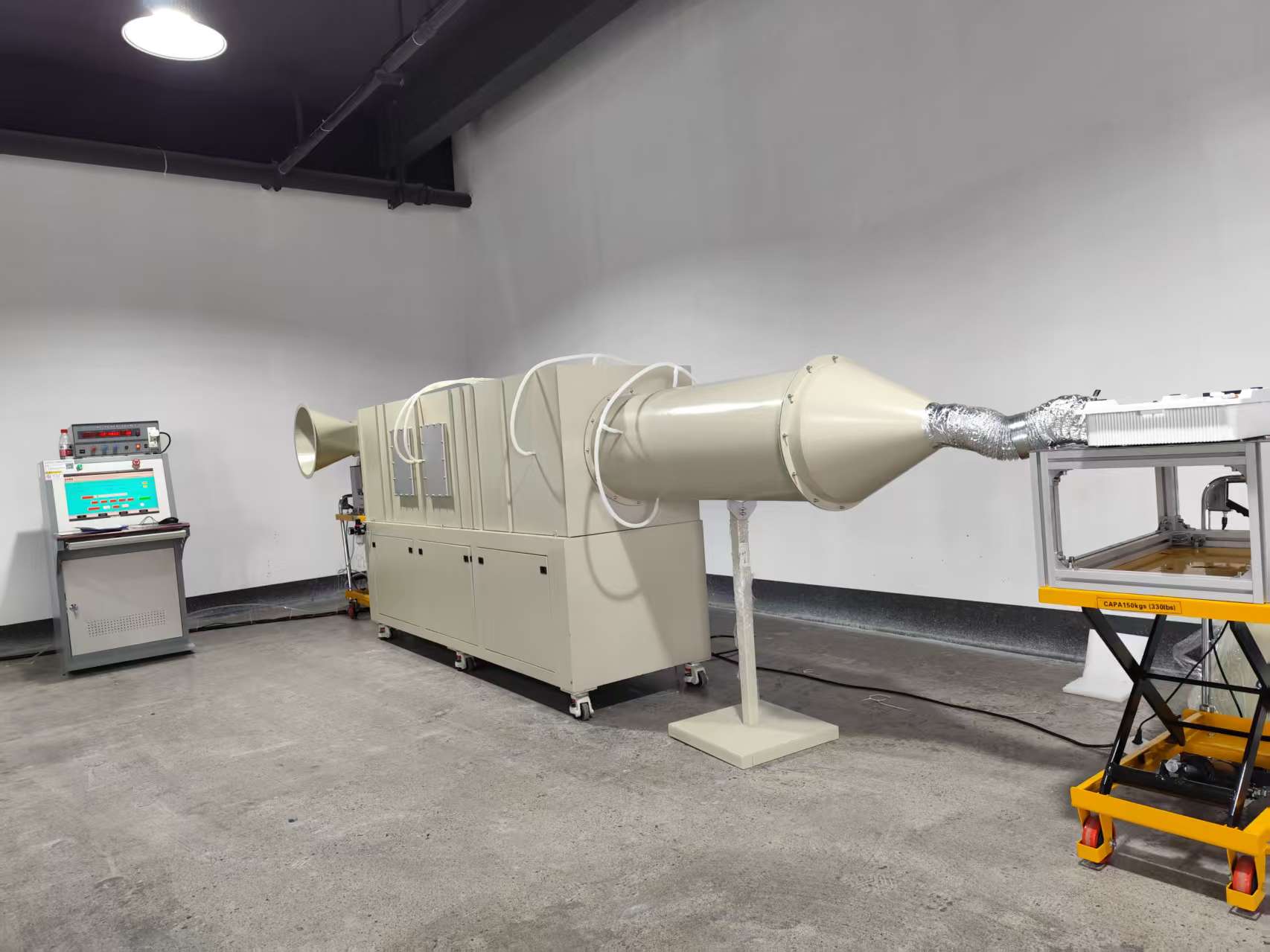

工业通风机风道性能试验装置
产品型号
更新时间
2025-11-11厂商性质
浏览次数
371产品中心
PRODUCT CATEGORY相关产品
RELATED PRODUCTS
电风扇风量实验室-GBT13380风扇能效测试标准
型号：DMS-FLS
工业风机风量实验室
型号：
空气动力性能及换气扇风量试验装置
型号：
空气动力性能及换气扇风量试验装置
型号：
工业通风机风道性能试验
型号：
详细介绍
一、标准化风道下试验的工作流体应为大气,其压力和温度应在正常大气范围内。有四种装置类型:
一A型:自由进口,自由出口;
一B型:自由进口,管道出口;
--C型:管道进口,自由出口;
一D型:管道进口,管道出口。
GB/T 1236-2017/ISO 5801:2007适用于除专为空气循环而设计的风扇(如吊扇、台扇)之外的各种型式的工业通风机性能的测定，给出了测量不确定度的评定方法和模型试验情况下,在规定的试验范围内,转速、输送气体和尺寸变化时的试验结果的换算规则。
二、总体方案
本方案不包括试验室建筑结构部分,该部分由用户根据标准要求自行建造。
1.试验室一般要求
尺寸：4500（宽）×6000（长）×2800（高）mm以上。
墙壁：光滑平整，没有影响气流的开孔（空调开孔不应直吹）。
地面：应保持地面平整。
温湿度：风量测量时试验室空气温度为20℃±5℃、湿度为30%-80%（用户自备空调器或除湿机）。
大气压：海拔不超过1000米的普通大气环境。
2.测试系统
主要构成：风量测试风洞、辅助风机、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、品牌电脑、打印机、试品升降台、试品安装法兰及测试风管。
系统功能：由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、温湿度和大气压测量、测试过程提示、数据表格、相关曲线等。
3.配电要求：用户须提供独立的配电开关，三相四线加地线供电：AC380V，50HzZUI大容量：5KVA
三.主要技术参数指标
1.试验室电源：AC220V/AC380V50HZ；容量：5KVA
2.试验室环境：20℃±5℃湿度：30%--80%大气压：常态
3.测量风量范围：（0.06m3—50m3）／min
4.静差压：0—2250Pa±0.2%Pa
5.电气参数：电压、电流、功率的测量精度为0.5级，数显仪表
量程：电压AC0-300V
电流AC0--5A
功率0—1000W
6.转速：0-19999转/分±5RPM数显
7.空气温度:-10—100℃±0.5℃
8.空气湿度:(5～99)%R﹒H±5%
9.变频稳压电源：
输入电压：AC220V50HZ
输出电压：AC0-110V-220V-300V连续可调，≤1%
输出频率：50HZ或60HZ
输出功率：0-1000W
10.工况测试，自动可调节流孔板所测试及计算项目。
1）.减压筒内计示静压：Ps6(Pa)
2）.输入电功率：P(W)
3）.试验工况下的风量：Qv(m3/s)
4）.试验工况下的全压：Pfb(Pa)
5）.空气标准状态的全压：Pfbn(Pa)
6）.试验工况下的静压：Ps2n(pa)
7）.试验工况下的全压效率：η(%)
11.测试完成后能计算机自动算出的测量结果;
1）.最大静压（零风量时的静压值）：Ps2n(max)Pa
2）.最大风量（零静压时的风量值）：Qv(max)m3/min
3）.规定风量（7m3/min）时的静压：Ps2nsPa
4）.规定风量（7m3/min）时的主电机输入功率：PW
5）.规定风量（7m3/min）时的全压效率：η%
12.可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。还可以对试品在吸入和排出两种状态下进行测试。
13.各参数测试范围汇总
项目 | 单位 | 范围 | 精度 |
风量 | ｍ3／ｍｉｎ | 0.06—50 | ±1% 各喷嘴最大风量时 |
静压/差压 | Pa | 0～1250 | ±0.2% |
转速 | RPM | 0～19999 | ±5 RPM |
电流 | A | 0～20 | ±0.5% |
电压 | V | 0～300 | ±0.5% |
功率 | W | 0～1000 | ±0.5% |
温度 | ℃ | -10～100 | ±0.5℃ |
湿度 | ％ | 5～99 | ±5％ |
气压 | h Pa | 940～1060 | ±2 h Pa |
