吸油烟机油脂分离度试验装置DMS
产品型号
DMS更新时间
2025-11-11厂商性质
生产厂家浏览次数
1502产品中心
PRODUCT CATEGORY相关产品
RELATED PRODUCTS
吸油烟机空气性能试验系统
型号：
吸油烟机空气性能试验装置GB/T17713
型号：
吸油烟机空气性能试验室DMS
型号：DMS
详细介绍

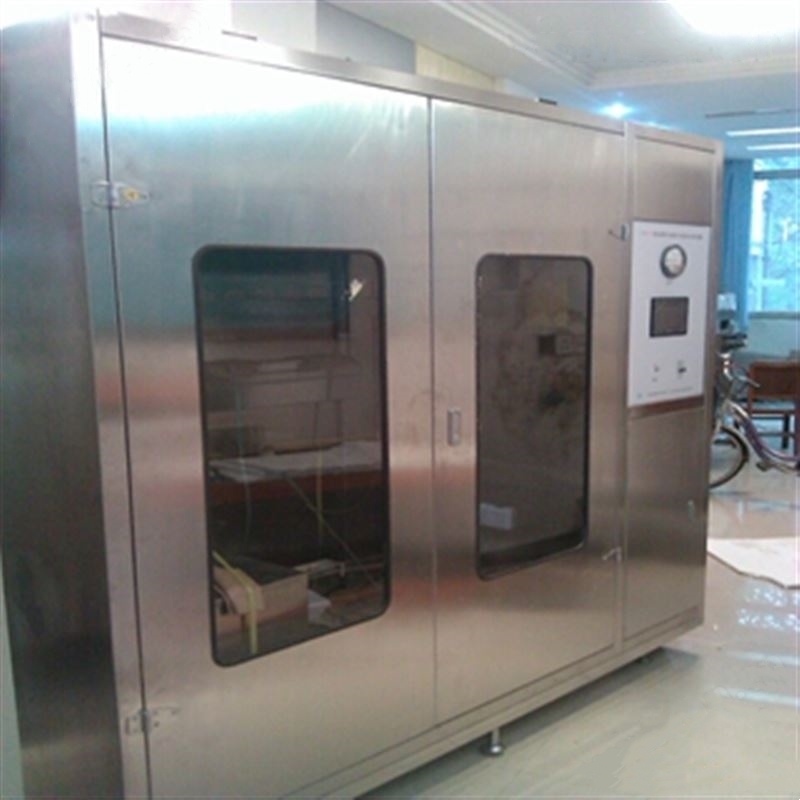

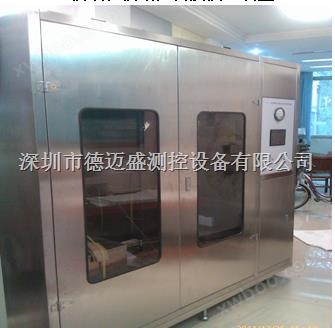

一、吸油烟机油脂分离度试验装置设备简介：
吸油烟机油脂分离度试验装置依据 GB_17713-2011 附录 E 相关要求，适用于测试吸油烟机的油脂分 离度性能。 吸油烟机分离油脂量与油烟气体中所含油脂量之比，即油脂分离度。试验装置为 模拟厨房的环境，分别由主箱体、滴液系统、温控系统、独立过滤器和辅助风机 组成。其中主箱体由均衡室和油烟发生室上下两部分组成。设备采用全不锈钢制 造，外形美观大方，内部布置合理。主要测控仪表阀门采用进口产品。PLC+触摸 屏人机交互界面操作简便、全触控操作，可自动设定试验条件，试验过程由程控 器自动控制运行，PLC 内部程式可以根据测试数据自动计算测试结果。
二、吸油烟机油脂分离度试验装置主要技术性能指标：
1．用 途：主要用于吸油烟机油脂分离度试验。
2．设计依据：GB_17713-2011《吸油烟机》；
3．测试原理：GB_17713-2011附录E相关要求；
4. 测试机型和规格： 机型：顶出风吸油烟机;
5. 抽油烟机规格（mm）：1400（L）×800（W）×700（H）以内 ; 5．试验用油：20℃时粘度为70mm2/s±10 mm2/s 的玉米油。
6．样机电源：单相 AC 50～300V，50Hz，容量 1kW。
7．测试工位：单工位。
8．温控精度：距锅底边40mm 处的温度始终保持在 290℃±10℃。
9．滴液速度：全部液体需在 30min±15s 内匀速滴完。
10．测量参数：吸油烟机油脂分离度。
11．控制参数：自动测试状态各工作流程符合标准要求。
12．电源容量：单相220V＋N＋G，3KVA/50Hz。
13．气 源：压缩空气0.4～0.6Mpa。
14．外形尺寸：2000W×1000D×2650H。
三、测试原理及布局
本方案采用吹风式测试模式，根据设定风量自动开启喷嘴组合，通过变频器无极调节辅助风机的频率来控制风量；风室中间由均流孔板、喷嘴、启动执行机构及喷嘴板构成。本系统通过测量喷嘴前后压差自动计算风机风量。本设备运行时，开启新风机性能试验装置，通过控制风室喷嘴开合组合以及变频装置电流频率来控制辅助风机的风量，通过高精度微压计测量对应风量下的静压，从而得到被测风机风量和风压的对应数据。
