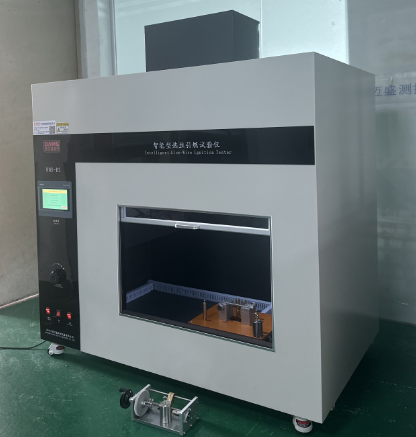

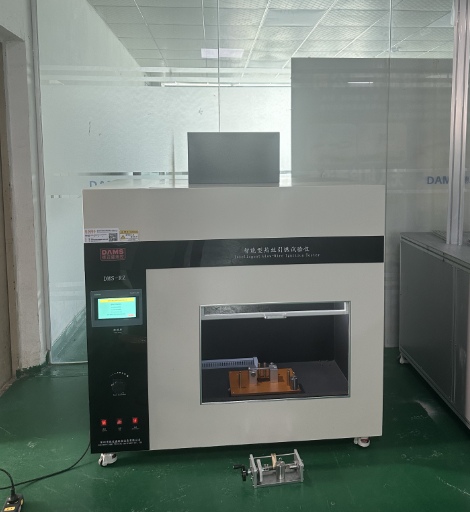

智能型热丝引燃试验仪
产品型号
更新时间
2026-06-03厂商性质
浏览次数
35详细介绍
热丝引燃试验仪（HWI 热线圈引燃）主要用于模拟电器内部电阻、绕组过载发热，测试绝缘 / 塑料材料被缠绕式高温热源引燃的难易程度，判定材料防火等级，是 CCC、CE、UL 安规认证必测项目。满足GB4706、GB4943、IEC60695-2-20安规测试。
热丝引燃 (HWI)：电热丝缠绕包裹试样，模拟内部发热元件贴身引燃（线圈绕料发热）；
普通灼热丝：U 型热头单点顶烫试样，模拟外部灼热零件触碰引燃。
在电工电子设备内部，容易使火焰蔓延的绝缘材料或其他固体可燃材料的零部件，可能会因过热而起燃，引发电气火灾，危及设备可靠运行和人身安全。
热丝引燃试验(IEC 60950:1999又称热线引燃试验)是IEC60695-2-20：1995、ASTM D3874-1997，IEC 60950：1999和GB 4943-2001《信息技术设备的安全》，UL746A：2000、UL746C：2000、IEC829：1998等标准规定的着火危险性模拟试验项目。
热线圈引燃试验采用特定尺寸(ф0.5mm长250mm)和特定材质(Ni80/Cr20)的电热丝，经规定发热功率(0.26W/mm)和规定时间(8s～12s)预退火后，按一定的绕线张力(5.4N)和一定的绕线间距(6.35mm)在试品上绕5整圈，将绕有电热丝的试品在规定发热功率下(0.26W/mm)试验至120s，以试品是否引燃或起燃时间来对其着火危险性进行评定。
性能参数
1、电热丝：ф0.5mm，Ni80/Cr20，长度250mm±5mm 冷电阻5.28Ω/m；
2、退火支架间距：250mm；
3、试品支架间距和高度：70mm，高60mm；
4、绕线张力和绕线间距：5.4N±0.2N，6.35mm±0.5mm(在31.5mm±0.5mm内，绕5整
圈)；
5、退火时间和功率：8s～12s(1s～999.9s数显可预置)，0.26W/mm±4%(数显可调
节)；
6、试验时间和功率：120s(1s～999.9s数显可预置)0.26W/mm±0.01W/mm(数显可调
节)；
7、试品尺寸：长(125mm±5mm)×宽(13.0mm±0.3mm)×厚(3.0mm-12mm)±0.1mm；
8、试验区容积：1m3(新标准)；
9、电源功率：0.5kVA 220V 50Hz。
